Solidworks Simulation là gì?
Solidworks Simulation là một phần mềm mô phỏng tính toán kỹ thuật, được tích hợp sẵn trong phần mềm Solidworks. Với Solidworks Simulation, người dùng có thể thực hiện các phân tích cơ học, chịu lực, chịu nhiệt, động học học và động lực học trên các bộ phận hoặc sản phẩm mà họ thiết kế.
Solidworks Simulation cho phép người dùng mô hình hóa các bộ phận và sản phẩm bằng cách sử dụng các công cụ thiết kế trong Solidworks và sau đó thực hiện các phân tích mô phỏng để đánh giá hiệu suất và tính năng của sản phẩm. Với Solidworks Simulation, người dùng có thể tối ưu hóa thiết kế, giảm thiểu thời gian và chi phí sản xuất, cũng như cải thiện hiệu suất và độ tin cậy của sản phẩm.
Xem thêm bản quyền Solidworks 2023.
SOLIDWORKS Simulation trên Solidworks bản quyền có những tính năng sau đây.
Phân tích ứng suất tuyến tính
Tính năng phân tích ứng suất tuyến tính trong SOLIDWORKS Simulation cho phép các nhà thiết kế và kỹ sư xác nhận hiệu suất và đảm bảo chất lượng sản phẩm trong quá trình thiết kế.
SOLIDWORKS Simulation được tích hợp hoàn hảo vào quy trình thiết kế, cho phép người dùng thực hiện phân tích ứng suất tuyến tính trực tiếp từ mô hình SOLIDWORKS 3D CAD. Điều này giúp giảm số lượng mẫu thử, làm lại, trì hoãn và giảm thiểu thời gian và chi phí hiệu quả hơn.
Để tính toán ứng suất và biến dạng hình học, phân tích ứng suất tuyến tính được sử dụng với ba giả định cơ bản sau:
- Phần được chọn hoặc lắp ráp dưới tải sẽ biến dạng với các phép quay và chuyển vị nhỏ.
- Bất kỳ tải sản phẩm sẽ vẫn tĩnh (bỏ qua quán tính) và không đổi theo thời gian.
- Vật liệu này có mối quan hệ căng thẳng / căng thẳng liên tục (định luật Hooke). Vật liệu có ứng suất không đổi, ứng suất liên tục (định luật Hook).
Phần mềm SOLIDWORKS Simulation trên bản quyền Solidworks sử dụng phương pháp phân tích phần tử hữu hạn (FEA) để chia các thành phần thiết kế thành các phần tử rắn, vỏ hoặc chùm. Sau đó, sử dụng phân tích ứng suất tuyến tính để xác định phản ứng của các chi tiết và lắp ráp khi áp dụng vào hiệu ứng của:
- Ứng suất
- Áp lực
- Tăng tốc
- Nhiệt độ
- Liên hệ giữa các thành phần
Tải trọng có thể được nhập từ nhiều nghiên cứu khác nhau, bao gồm nhiệt, dòng chảy và chuyển động để chạy phân tích đa vật lý. Khi chạy dữ liệu phân tích thành phần ứng suất, cơ sở dữ liệu vật liệu SOLIDWORKS đã sẵn sàng để sử dụng và có thể được tùy chỉnh để đáp ứng bất kỳ yêu cầu vật liệu cụ thể nào.
Kinematic Motion Analysis – Mô phỏng chuyển động
SOLISWORKS Simulation cung cấp tính năng phân tích chuyển động giúp đánh giá hiệu suất và an toàn của sản phẩm trong suốt chu kỳ hoạt động. Người dùng có thể hình dung sản phẩm chuyển động trong thế giới thực và đo lường các lực và tải trên thiết kế. Phân tích chuyển động tích hợp chặt chẽ với SOLIDWORKS 3D CAD, giúp giảm chi phí và thời gian phát triển sản phẩm.
SOLIDWORKS Motion sử dụng phương pháp cơ sở thời gian để tính toán các vấn đề động học và động lực học khối rắn của sản phẩm khi di chuyển dưới tải trọng môi trường hoặc tải trọng bên trong.
SOLIDWORKS Motion mô phỏng và tính toán hiệu ứng của tải trọng, lò xo, bộ giảm chấn, trọng lực, liên hệ giữa các thành phần và bushings. Sau khi tính toán chuyển động lắp ráp, người dùng có thể dễ dàng phân tích cấu trúc của các bộ phận dưới tải trọng, bao gồm gia tốc và lực khớp, trong nghiên cứu chuyển động hoặc xuất sang nghiên cứu phân tích kết cấu.
Phân tích tần số trên Solidworks
SOLIDWORKS Simulation cho phép nghiên cứu tần số tự nhiên của thiết kế với và không có tải và điều kiện biên trước giai đoạn tạo mẫu vật lý, đảm bảo các chế độ rung tự nhiên xa tần số cưỡng bức môi trường. Điều này phản ánh liệu thiết kế có đáp ứng được yêu cầu phục vụ cuộc sống hay không. SOLIDWORKS Simulation tích hợp hoàn hảo với quy trình thiết kế, giúp giảm chi phí và thời gian phát triển sản phẩm bằng cách chạy phân tích tần số trực tiếp từ mô hình SOLIDWORKS 3D CAD và giảm việc làm lại.
Tính năng phân tích tần số của SOLIDWORKS Simulation sử dụng phương pháp giá trị Eigen để thiết lập các chế độ rung tự nhiên cho tất cả các dạng hình học. Khi một chế độ tự nhiên của thiết kế và môi trường rung bề mặt dự kiến của nó quá khớp nhau, nó có thể dẫn đến sự cộng hưởng hài hòa có thể dẫn đến quá tải gây ra lỗi
Để kiểm tra tần số tự nhiên của một thiết kế có vượt qua ngưỡng an toàn, bạn có thể:
- Thay đổi hình học
- Thay đổi vật liệu (tần số cộng hưởng tỷ lệ thuận với mô đun đàn hồi)
- Sửa đổi các đặc tính của bộ cách ly sốc
- Chiến lược đặt các yếu tố mass

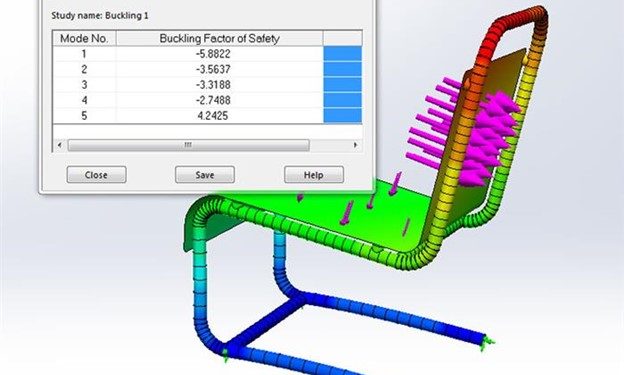

Buckling or Collapse Analysis – Phân tích uốn hoặc biến thể
SOLIDWORKS Simulation giúp kiểm tra độ bền uốn của thiết kế với và không có tải, cải thiện sức mạnh, hiệu suất và an toàn của sản phẩm. Phân tích uốn cong trực tiếp có thể được chạy từ mô hình SOLIDWORKS 3D CAD của bạn với tích hợp hoàn hảo với quy trình thiết kế, giúp giảm chi phí và thời gian phát triển sản phẩ m bằng cách giảm số lượng nguyên mẫu tốn kém, việc làm lại và chậm trễ.
Để dự đoán sự thất bại của cấu trúc, việc tính toán độ bền uốn rất quan trọng. Phân tích uốn cong có thể tính toán tải trọng thất bại nghiêm trọng của cấu trúc khi uốn.
Các lực vuông góc với hướng mỏng của cấu trúc mảnh được gọi là lực màng có khả năng ảnh hưởng đến độ cứng uốn của cấu trúc. Lực kéo căng tăng độ cứng ngang, trong khi lực màng nén giảm độ cứng ngang.
SOLIDWORKS Simulation phân tích độ đàn hồi tuyến tính, tính toán tải trọng tới hạn (Pcrit) để xác định khả năng hỗ trợ tải tăng dần của cấu trúc. Khi thiết kế đạt đến điểm này, bất kỳ sự xáo trộn nhỏ nào cũng có thể làm cho cấu trúc không ổn định.
SOLIDWORKS Simulation có thể tính toán hệ số tải vênh, tương tự như hệ số ứng suất an toàn (FoS), để xác định tải trọng tới hạn.
Xem thêm báo giá bản quyền Solidworks Professional.
Phân tích phổ nhiệt của vật liệu
Phân tích cấu trúc nhiệt sử dụng phương pháp phần tử hữu hạn để tính toán phân bố nhiệt độ trong cấu trúc rắn do các đầu vào nhiệt (tải nhiệt), đầu ra (mất nhiệt) và các rào cản nhiệt (điện trở tiếp xúc nhiệt) trong thiết kế. Phân tích nhiệt giải quyết vấn đề truyền nhiệt liên hợp với tính toán mô phỏng dẫn nhiệt, đối lưu và bức xạ.
Trong phân tích cấu trúc nhiệt, hai phương pháp truyền nhiệt là đối lưu và bức xạ được sử dụng làm điều kiện biên. Đối lưu và bức xạ có khả năng phát và nhận năng lượng nhiệt đến và từ môi trường, tuy nhiên chỉ có bức xạ có thể truyền năng lượng nhiệt giữa các vật thể bị ngắt kết nối trong một tổ hợp.
Để tính toán tác động của chất lỏng, phân tích chất lỏng nhiệt mô phỏng phải được thực hiện trong phân tích bức xạ. SOLIDWORKS Simulation đơn giản hóa nhiệm vụ phức tạp là xác định hệ số màng bề mặt đối lưu chính xác cho hình học phức tạp bằng cách nhập hệ số chính xác để SOLIDWORKS Flow Simulation cung cấp phân tích cấu trúc nhiệt chính xác hơn.
Phần mềm SOLIDWORKS Simulation tính toán các trường nhiệt độ do các yếu tố như nhiệt độ cố định hoặc ban đầu, nhiệt đầu vào / thông lượng đầu vào hoặc đầu ra, tỷ lệ đối lưu bề mặt, bức xạ, và điện trở tiếp xúc nhiệt giữa các thành phần. Khi trường nhiệt độ đã được thiết lập, việc tính toán ứng suất nhiệt sẽ dễ dàng đảm bảo hiệu suất và độ an toàn của sản phẩm.
Xem thêm Các lệnh cơ bản và nâng cao trong SolidWorks(có kèm video chi tiết)
