Kích thước quy định nâng cao trong ZWCAD là một tính năng tiết kiệm thời gian để chú thích tọa độ trong bản vẽ CAD. Nó tự động hóa quá trình đo kích thước điểm, giảm lỗi và tiết kiệm thời gian quý báu. Với các tùy chọn có thể tùy chỉnh, nó cho phép trình bày được cá nhân hóa và chuyên nghiệp. Là một người dùng có kinh nghiệm, tôi nhận thấy nó là một công cụ không thể thiếu, nâng cao độ chính xác và hiệu quả trong các dự án của tôi khi tôi sử dụng nó để đặt tọa độ cho cốt truyện của mình.
Kích thước quy định nâng cao của ZWCAD
Kích thước thứ tự nâng cao của ZWCAD cung cấp khả năng tự động hóa, tùy chỉnh tiết kiệm thời gian, độ chính xác được cải thiện, quy trình làm việc hiệu quả và độ rõ nét nâng cao để chú thích tọa độ trong bản vẽ CAD. Khi đặt điểm tọa độ theo cách thủ công, khả năng xảy ra sai sót và tiêu tốn thời gian là rất cao. Đó là lý do tại sao việc sử dụng tính năng đo kích thước tọa độ nâng cao của ZWCAD lại rất hữu ích, giống như tôi làm khi vẽ đồ thị tọa độ.
>>> Xem thêm: ZWCAD Network Licensing và 4 lời khuyên dành cho bạn
Nơi sử dụng kích thước quy định nâng cao của ZWCAD
Kích thước quy định nâng cao trong ZWCAD có thể được sử dụng trong các dự án kiến trúc, xây dựng, cơ khí, thiết kế điện và kỹ thuật dân dụng để chú thích chính xác tọa độ trong bản vẽ CAD. Theo kinh nghiệm của mình, tôi nhận thấy rằng các chuyên gia trong lĩnh vực kết cấu thường dựa vào công cụ này để bố trí tọa độ cột lưới, trong khi việc khảo sát đã trở nên thuận tiện hơn với các tính năng mạnh mẽ của nó.
Các tính năng chính
- Một chiều thời gian: Nó cho phép người dùng tạo nhiều chiều cùng một lúc.
- Tự động hóa: Kích thước thứ tự nâng cao tự động hóa quá trình đo kích thước, tiết kiệm thời gian và giảm sai sót.
- Tùy chỉnh: Người dùng có thể tùy chỉnh các đường kích thước, kiểu văn bản và mũi tên để trình bày được cá nhân hóa.
- Độ chính xác: Tính năng này đảm bảo các phép đo chính xác, nâng cao độ chính xác tổng thể của bản vẽ CAD và tọa độ của chúng.
- Tái tạo: ZWCAD sửa tọa độ nếu điểm được di chuyển.

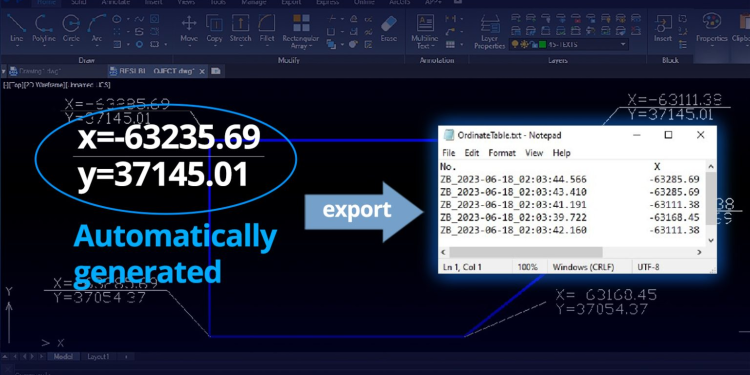

- Xuất dữ liệu: Nó cho phép xuất dữ liệu tọa độ thành đầu ra TXT.
![](https://jywnew.com/wp-content/uploads/2024/02/image-50.png)
>>> Xem thêm: AutoCAD trong kỹ thuật xây dựng: Lợi ích và lời khuyên
Phương pháp sử dụng kích thước quy định nâng cao của ZWCAD
Đây là phương pháp từng bước để sử dụng kích thước thứ tự nâng cao của ZWCAD:
- Áp dụng công cụ bằng cách gõ ‘EXDIMORDINATE’ vào dòng lệnh.
- Tùy chỉnh các tùy chọn bằng cách nhấn ‘O’ chọn hệ tọa độ: ‘Hiện tại’, ‘Thế giới’ hoặc ‘Hệ thống’, kiểu kích thước.
- Chỉ định điểm tọa độ gốc bằng cách nhấp vào điểm đó hoặc nhấn ‘B’ để biết kích thước lô.
- Nhấn ‘U’ để cập nhật tọa độ nếu điểm tọa độ đã được di chuyển.
- Nhấn ‘E’ để lưu tọa độ dưới dạng tệp TXT đầu ra.
