DipTrace là phần mềm chụp giản đồ và thiết kế mạch in PCB được đánh giá cao bởi cả người dùng lẫn chuyên gia trong lĩnh vực CAD Software. Cùng tìm hiểu thêm về các tính năng và đánh giá DipTrace qua bài viết dưới đây.
DipTrace là gì?

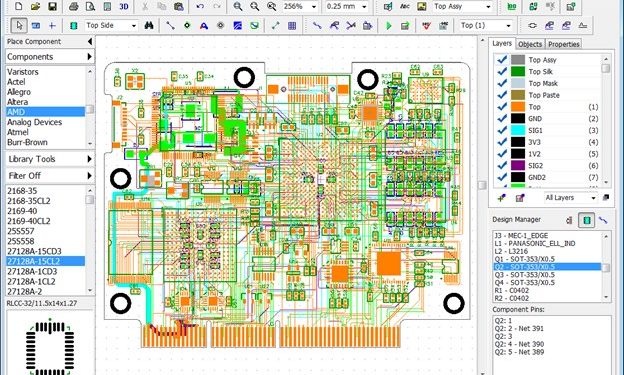

Phần mềm DipTrace là một công cụ thiết kế mạch in (PCB) được sử dụng để tạo ra các bản vẽ mạch in điện tử. Nó cung cấp các tính năng và công cụ để xây dựng sơ đồ mạch (schematic), định vị linh kiện, định tuyến mạch (PCB layout) và tạo ra các tệp sản xuất để sản xuất mạch in thực tế.
![Thiết kế pcb trên Diptrace Thiết kế pcb trên Diptrace](https://jywnew.com/wp-content/uploads/2023/10/phan-mem-diptrace-thiet-ke-pcb-chuyen-nghiep-1.jpg)
DipTrace được phát triển để hỗ trợ quy trình thiết kế mạch in từ đầu đến cuối. Với giao diện người dùng thân thiện, nó cho phép người dùng tạo sơ đồ mạch theo nguyên tắc kéo và thả, định vị linh kiện trên mặt PCB, và tự động định tuyến các kết nối giữa các linh kiện. Ngoài ra, DipTrace cũng cung cấp các tính năng như kiểm tra ngắn mạch, phân tích tần số, kiểm tra luồng, và tạo các tệp sản xuất như Gerber và NC Drill.
Phần mềm DipTrace phù hợp cho các kỹ sư, nhà thiết kế và hobbyst trong lĩnh vực thiết kế mạch in, cho phép họ tạo ra các bản vẽ PCB chất lượng cao và tối ưu hóa hiệu suất và độ tin cậy của mạch điện tử.
Xem thêm bản quyền DipTrace 2023 tại đây.
Các tính năng của DipTrace
Chụp giản đồ
Tính năng chụp giản đồ (Schematic Capture) của phần mềm DipTrace giúp kỹ sư kết nối các chân một cách trực quan, không cần sử dụng dây và logic phức tạp. Điều này cho phép kiểm tra Quy tắc Điện và xác minh hệ thống phân cấp công một cách dễ dàng. Ngoài ra, DipTrace hỗ trợ nhập và xuất các định dạng EDA/CAD và netlist khác nhau, tạo điều kiện thuận lợi cho tích hợp và chia sẻ dữ liệu với các công cụ và phần mềm khác.
![Chụp giản đồ trên Diptrace Chụp giản đồ trên Diptrace](https://jywnew.com/wp-content/uploads/2023/10/phan-mem-diptrace-thiet-ke-pcb-chuyen-nghiep-2.jpg)
Bố cục PCB
Bố cục PCB cho phép người dùng chỉnh sửa và tạo bảng mạch in với các công cụ định tuyến và vị trí thông minh đảm bảo độ chính xác ngay cả đối với các dự án phức tạp nhất với tín hiệu tốc độ cao. DRC thời gian thực cho phép sửa lỗi nhanh chóng và tăng chất lượng trong suốt quá trình hoàn thành dự án.
![sắp xếp bố cục pcb sắp xếp bố cục pcb](https://jywnew.com/wp-content/uploads/2023/10/phan-mem-diptrace-thiet-ke-pcb-chuyen-nghiep-3.jpg)
Tạo thư viện của riêng bạn
Tính năng tạo thư viện của DipTrace cho phép người dùng chỉnh sửa mẫu và thành phần một cách dễ dàng. Bằng cách sử dụng các mẫu tùy chỉnh, đặt tên hàng loạt, đánh số lại pad và các công cụ quản lý bus, người dùng có thể tạo ra các thành phần mới và quản lý chúng một cách hiệu quả, góp phần tăng tốc đáng kể quá trình làm việc.
Mô hình 3D
Tính năng mô hình 3D của DipTrace cho phép nhà thiết kế xem trước PCB ở dạng 3D trong thời gian thực tại bất kỳ giai đoạn thiết kế nào. Người dùng có thể xoay và di chuyển PCB trong thời gian thực, giúp họ có cái nhìn toàn diện và trực quan về bố trí linh kiện và đường mạch. Tính năng này cũng hỗ trợ tăng tốc phần cứng, giúp người dùng trải nghiệm mô hình 3D mượt mà. Ngoài ra, mô hình bảng 3D cũng có thể được xuất sang các định dạng CAD cơ khí như STEP, VRML để tích hợp với các công cụ khác.
![](https://jywnew.com/wp-content/uploads/2023/10/phan-mem-diptrace-thiet-ke-pcb-chuyen-nghiep-4.jpg)
DipTrace được đánh giá như thế nào?
DipTrace là một phần mềm CAD trực quan, với giao diện người dùng dễ học, giúp người dùng nhanh chóng làm quen và sử dụng. Nó cung cấp các tính năng chuyên nghiệp như sơ đồ phân cấp, định tuyến thông minh tốc độ cao và vi sai, xác minh nâng cao và DRC thời gian thực, cùng với khả năng xem trước PCB 3D thời gian thực và xuất bước.
Xem thêm ban quyen DipTrace for enterprise tại đây.
Phần mềm DipTrace cũng có khả năng tương thích cao với nhiều công cụ và định dạng dữ liệu khác nhau. Người dùng có thể dễ dàng trao đổi dữ liệu với các phần mềm như Eagle, Altium, PADS, OrCAD, KiCAD, CAD 2D/3D và các công cụ sản xuất. Điều này giúp tối ưu hóa quá trình làm việc và tương tác với các thành viên khác trong cộng đồng thiết kế mạch.
Một lợi thế khác của DipTrace là giá cả hợp lý. Nó cung cấp một giải pháp thiết kế mạch in chất lượng với mức giá phải chăng, giúp người dùng tiết kiệm chi phí trong quá trình thiết kế mạch và phát triển sản phẩm điện tử.
Ngoài ra, nếu có nhu cầu tư về giá mua bản quyền DipTrace 2023 chính hãng liên hệ ngay với #JYWSOFT để được nhận báo giá và tư vấn về sản phẩm kỹ hơn:
